Все почалося з побитого дисплея мобільного телефону. Для підсвічення у ньому використовуються дуже яскраві світлодіоди. Побачивши, яка їх кількість іде в сміття, зародилася ідея вторинного використання, а саме створення економної альтернативи лампі розжарювання.
Для цього використали перетворювач для живлення світлодіодів від неробочої енергозберігаючої лампи (ідея його модернізації підказана одним з друзів, який побажав залишитись невідомим :-))
В схему внесено деякі зміни: колба викинута — на її місці запаяна перемичка, поверх дроселя L1 намотано один шар тонкого дроту МГТФ - приблизно 17-19 витків.
Все це видно на малюнку:
Світлодіоди живляться змінним струмом — для цього вони підключені зустрічно.
Так як використовувався перетворювач від неробочої енергозберігаючої лампи, то плата світлодіодів розроблялася так, аби бути вставленою у її ж корпус. Загалом, на нашій платі 120 світлодіодів. (Дивіться фото 1 і 2).

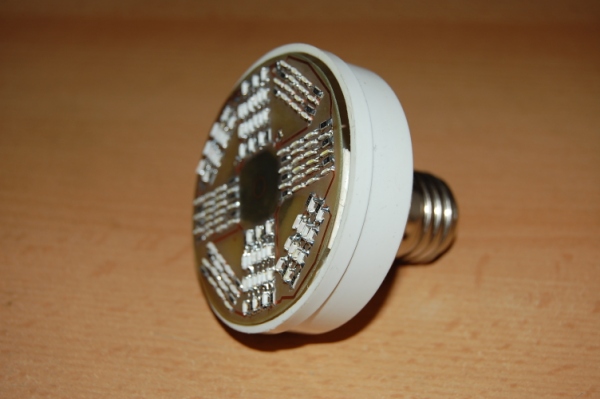

Фото 1

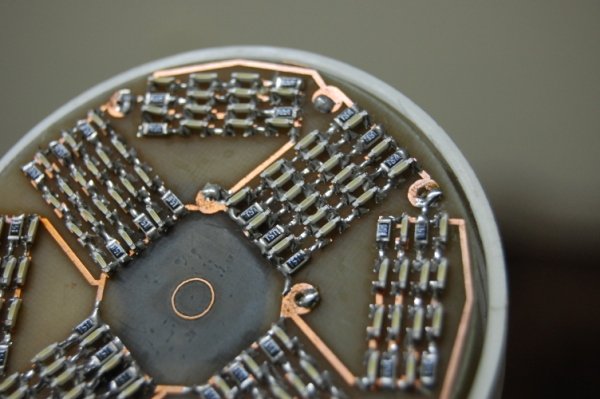

Фото 2

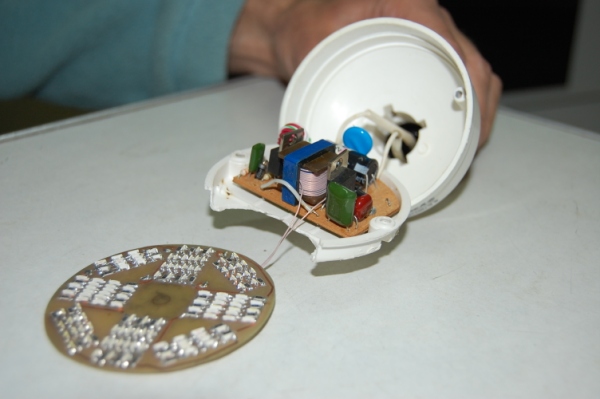

На цьому фото: внутрішня конструкція

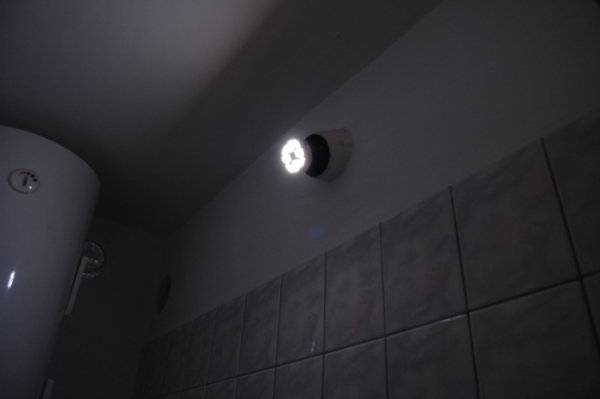

Після складання — вкручуємо наше “ноу-хау” в патрон, вмикаємо і радіємо зекономленим ватам ;-) !
